Optimum Soustruh OPTIturn TH 6630 D

Neohodnoceno

Značka:

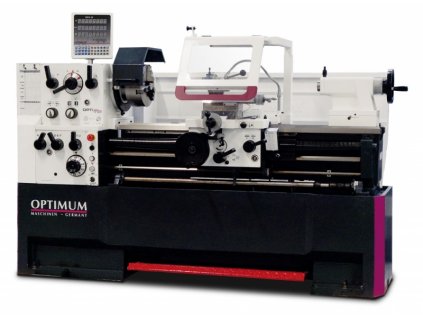

Hlavní obrázek Optimum Soustruh OPTIturn TH 6630 D

Vhodné příslušenství
Popis a parametry

Popis produktu

Masivní, plně vybavený soustruh s vodícím a tažným šroubem a digitálním odměřováním DPA 21. Vyznačuje se vysokou přesností, efektivním a hospodárným provozem.

-Vodící plochy lože jsou kalené a broušené
-Vřeteník s kuželem MK7 je osazený upínáním Camlock DIN ISO 702-2 č. 8
-Uzavřená převodová skříň má mechanizmus uložený v přesných ložiscích
-Broušená ozubená kola a hřídele pracují v olejové lázni
-Páky pro rychloposuv a změnu směru otáčení na suportové skříni
-Centrální mazání vodících ploch
-Koník s kuželem MK5 přestavitelný o ±13 mm
-Spouštěcí páka ovládá relé hlavního motoru s bezpeč-nostním řídícím napětím 24 V
-Hlavní vypínač je uzamykatelný a elektromotor je osazen chránícím jističem
-Bezpečnostní tlačítka CENTRAL STOP na vřeteníku a suportové skříni
-Kryt sklíčidla s bezpečnostním spínačem
-Pracovní lampa 24 V s kloubovým ramenem
-Externí uzavřené chladící zařízení
-Rozvaděč je vybaven komponenty Siemens
-Nožový držák SWH 9 pro rychlou výměnu nástrojů
-Mechanická nožní brzda vřetene s bezpečnostním vypínačem hlavního motoru
-Digitální odměřování polohy DPA 21 se skleněnými pravítky

Rozsah dodávky:

-3-čelisťové sklíčidlo ø 315 mm
-Pevná luneta, průchod Ø 150 mm
-Pohyblivá luneta, průchod Ø 130 mm
-Rychloupínací nožový držák SWH 9-D
-Náhradní držák 41 × 180 typ D pro čtyřhranné nože
-Redukční pouzdro MK 5 / MK 7
-Pevný a otočný hrot MK 5
-Doraz s jemným nastavením
-LED pracovní lampa
-Seřizovací nářadí
-Chladicí zařízení

Výška hrotu ; 330 mm
Max. točný průměr nad ložem; 660 mm
Max. točný průměr nad suportem; 440 mm
Max. točný průměr bez můstku ; 900 mm
Šířka lože ; 400 mm
Vzdálenost mezi hroty ; 3000 mm
Délka můstku ; 250 mm
Kužel vřetene ; MK7
Upnutí vřetene ; Camlock DIN ISO 702-2 č. 8
Otáčky ; 25 – 1600 ot/min
Plynulá změna otáček ; ne
Počet rychlostních stupňů ; 16
Průchod vřetene ; 105 mm
Kužel pinoly koníku ; MK5
Posuv podélný ; 0,044– 1,48 mm/ot.( 25 )
Posuv příčný ; 0,022– 0,74 mm/ot.( 25 )
Max. posuv nožového suportu; 230 mm
Max. posuv příčného suportu ; 368 mm
Závit metrický; 0,45 –120 mm/ot.( 54 )
Závit palcový ; 80 –7/16 záv./1“( 60 )
Závit trapézový ; 7/8– 160 D.P.( 42 )
Závit modulový ; 0,25– 60 M.P.( 46 )
Příkon ; 9 kW
Elektrické připojení ; 400 V
Rozměry (š × v × h) ; 4650 × 1785 × 1500 mm
Hmotnost ; 3710 kg

Důležité informace

Výška hrotu:	330 mm
Max. točný průměr nad ložem:	660 mm
Max. točný průměr nad suportem:	440 mm
Max. točný průměr bez můstku:	900 mm
Šířka lože:	400 mm
Vzdálenost mezi hroty:	3000 mm
Délka můstku:	250 mm
Kužel vřetene:	MK7
Upnutí vřetene:	Camlock DIN ISO 702-2 č. 8
Otáčky:	25 – 1600 ot/min
Plynulá změna otáček:	ne
Počet rychlostních stupňů:	16
Průchod vřetene:	105 mm
Kužel pinoly koníku:	MK5
Posuv podélný:	0,044– 1,48 mm/ot.( 25 )
Posuv příčný:	0,022– 0,74 mm/ot.( 25 )
Max. posuv nožového suportu:	230 mm
Max. posuv příčného suportu:	368 mm
Závit metrický:	0,45 –120 mm/ot.( 54 )
Závit palcový:	80 –7/16 záv./1“( 60 )
Závit trapézový:	7/8– 160 D.P.( 42 )
Závit modulový:	0,25– 60 M.P.( 46 )
Příkon:	9 kW
Elektrické připojení:	400 V
Rozměry (š × v × h):	4650 × 1785 × 1500 mm
Hmotnost:	3710 kg
