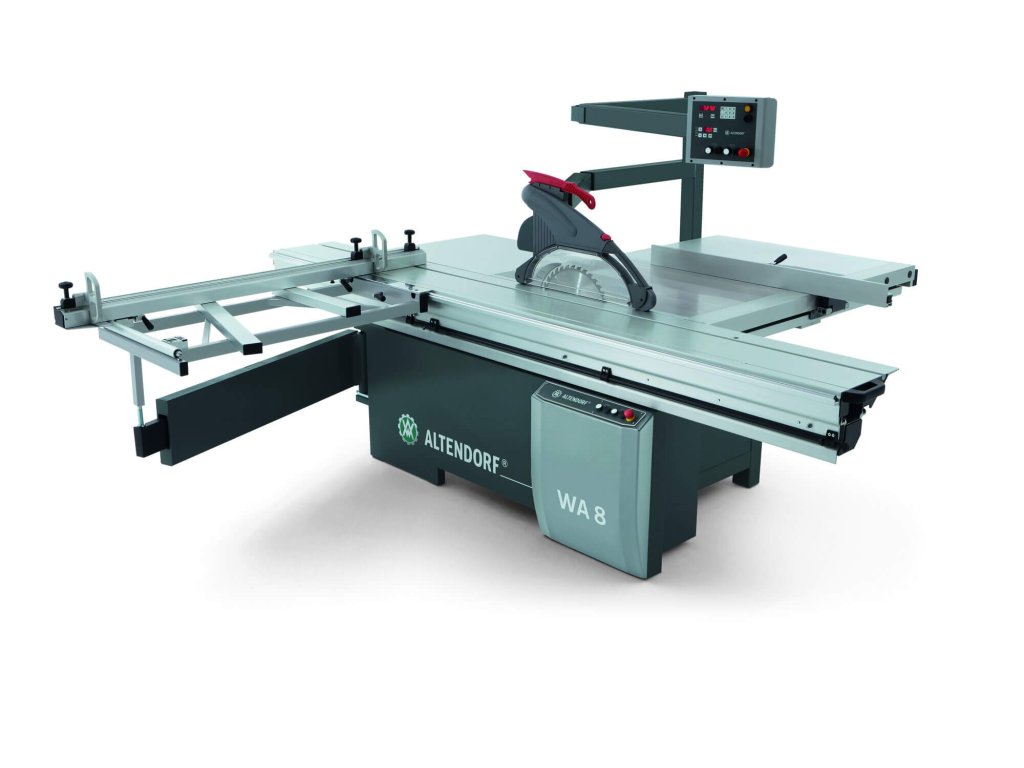

Altendorf formátovací pila WA 8 X

Altendorf WA8 X je tradičně kvalitní stroj, využívající letité zkušenosti společnosti Altendorf ze zkušenosti s výrobou formátovacích pil. Pila je určená k profesionálnímu použití, do menších i větších provozů. Konstrukce těchto formátovacích pil je velmi robustní a jednoduchá na ovládání. Velké množství technických řešení vychází z typu F45.

Hlavní pilový agregát:
Silný s klidným během. Pilový agregát je konstrukčně technické jádro každé pily Altendorf. Tato silová část se vyrábí podle nejnovější technologie. Absolutně klidný chod je dosažen vyvážením kompletně smontované jednotky pilového hřídele a zesílené použitím některých odlitých prvků. Vysoce přesné lineární vedení agregátu zajišťují bezúdržbová vodící ložiska. Masivní výkyvné segmenty vedené v systému pero drážka umožňují lehké a absolutně úhlově přesné naklopení celého agregátu. Základní vybavení obsahuje výkon 4 kW, jedny otáčky. V nabídce vybavení jsou 5,5 kW nebo 7,5 kW s třemi otáčkami 3/4/5 000 ot./min.

Předřezový agregát:
Předřez umožňuje čistý řez spodní strany vrstvených deskových materiálů. Přestavení výšky se provádí elektromotoricky. Stranové nastavení manuálně. Při zapnutí agregátu, vyjede předřezový kotouč do pracovní polohy. Při vypnutí, zaparkuje kotouč zpět pod úroveň stolu. Předřezový agregát má pohon 0,75 kW při 8 200 ot./min.

Základní výbava stroje:
Výkon motoru 5,5 kW, Otáčky hřídele hl. motoru 3/4/5000 ot./min. man. nastavení.
Předřezový agregát motor 0,75 K W / 8200 ot./min. nástroj max. průměr 120 mm / 22 mm, elektromotorické nastavení výšky řezu s automatickou parkovací polohou, stranové nastavení je manuální.
Dvojitý pojezdový stůl s ocelovým vedením, délka pojezdového stolu 3200 mm, čistá řezná délka s předřezem 3105 mm.
Průměr pilového kotouče max. 400 mm, s nástrojem předřezu 120 mm.
Prořez hlavního kotouče max. 125 mm / při 45° max. 87 mm.
Šířka řezu na CNC paralelním pravítku 1300 mm.
Elektro motorické nastavení výšky řezu, a nastavení úhlu naklopení kotoučů 0-46° Digitální ukazatel naklopení kotoučů.
Hlavní příčné pravítko, pevné 90°, s možností výsuvu do 3200 mm.
Velké, horní odsávání s výstupem pr. 80 mm , Spodní výstup odsávání pr. 120 mm.
Hmotnost stroje 1100 kg, pracovní výška stolu 910 mm.

Požadavky na prostor v dílně:
A: Délka pojezdovéhp stolu + 290 mm
B: Délka pojezdového stolu + 360 mm
C: Hlavní příčné pravítko s pevnou polohou 90°, výsuvné do 2 500 mm: 1 500 – max. 2 630 mm
Hlavní příčné pravítko s pevnou polohou 90°, výsuvné do 3 200 mm: 1 890 – max. 3 420 mm
D: Šířka řezu + 310 mm
