Jak si vybrat odsávací hadici
Průvodce výběrem správné odsávací hadice na dřevostroje
Řešíte odsávací hadici ke stroji nebo elektronářadí na opracování dřeva? Tak jste tu správně. Probereme jak na to.
V první řadě je třeba upozornit na bezpečnost provozu. Odsávání dřevěného prachu, pilin a třísek je provázeno vznikem statické elektřiny vznikající třením rychle se pohybujících suchých dřevěných částic v proudu vzduchu. Hrozí zde přímé nebezpečí výbuchu v případě zajiskření. Proto je důležité použít antistatickou odsávací hadici.
Odsávací hadice Norres na eshopu Simek.eu jsou antistatické a tudíž bezpečné. Odsávací hadici, která slouží výhradně k odsávání na bázi dřevního odpadu a není součástí většího technologického celku, není potřeba uzemňovat. Plášť hadice je vyroben z permanentně antistatického Pre PUR (ester polyuretanu).
Jak se ale vyznat v rozměrech? Průměr je vnitřní nebo vnější, nebo snad jmenovitý? Co to znamená prakticky?
1) Průměr

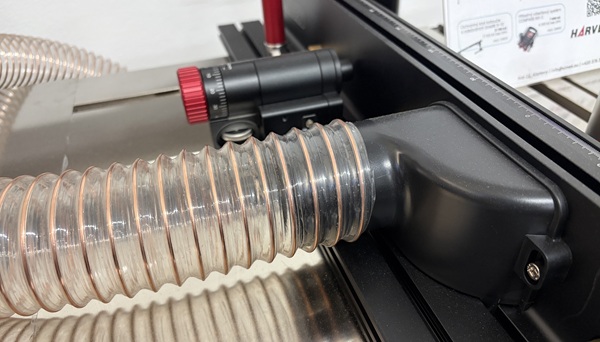

Průměr odsávací hadice volíme dle hrdla odsávání daného stroje nebo elektronářadí. Výrobce stroje udává vždy vnější průměr hrdla na které se hadice nasazuje. Nikdy hadici nemontujte zasunutím do hrdla stroje! Hadice se převleče a upevní hadicovou sponou. Potřebujete tedy hadici s vnitřním průměrem odpovídajícím vnějšímu průměru odsávacího hrdla.
Jak je to u hadic Norres? Příklad označení hadice Norres: Hadice odsávací ø 100 mm - 102mm 4"
Tato hadice má tedy vnitřní průměr 100-102 mm, což odpovídá často používanému rozměru 4" a je tedy určená pro stroje s odsávacím hrdlem 100 mm vnějšího průměru. Vnější průměr této hadice je pak 108 mm. Uváděná rozměr 102 mm v názvu tedy není vnější průměr hadice!
Proč se tedy uvádí vnitřní průměr v rozsahu 100 - 102 mm? Protože hadice je velmi flexibilní a jde tedy navléknout i na průměr až 102mm. Rozsah 100–102 mm zákazníkovi říká, že hadici lze použít jak na evropský metrický standard (100 mm), tak na palcový standard (4" = cca 101,6 mm, zaokrouhleně 102 mm). Průměr 100 mm, v tomto případě, je někdy označován jako jmenovitý (referenční), označovaný jako DN. Slouží pro rychlou orientaci v nabídce, prodejci prostě řeknete, že chcete stovkovou hadici.
2) Délka

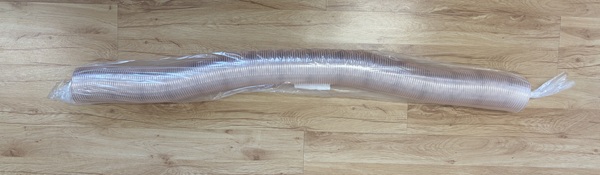

Délka prodávané hadice se měří v plně nataženém (použitelném) stavu, počítejte s tím při objednávání. Prodejní balení je totiž ve stlačeném stavu v plastikovém obalu. Například hadice s udávanou délkou použití 5 metrů je ve stlačeném stavu dlouhá jen 135 cm! Hadice se tedy před použitím musí natáhnout co to jde a spirála se pak rozvine a hadice zůstane v použitelné dané délce. Vezměte při volbě délky hadice také v úvahu, že v hadici dochází ke ztrátě cca 3 % odsávacího výkonu na 1 metr délky použité hadice.
3) Tloušťka stěny
Pro běžné truhlářské provozy je tloušťka stěny 0,4mm hadice PUR 301 dostačující. Pro velké průmyslové provozy, z důvodu delší životnosti, doporučujeme hadice PUR 330 se silnější stěnou 0,6mm. Silnější stěna odsávací hadice PUR 330 zaručí vyšší odolnost při odsávání větších a ostřejších částic např. z rozmítacích pil. Je odolná také vůči vysokému podtlaku např. při odsávání CNC systému.
4) Směr proudění vzduchu

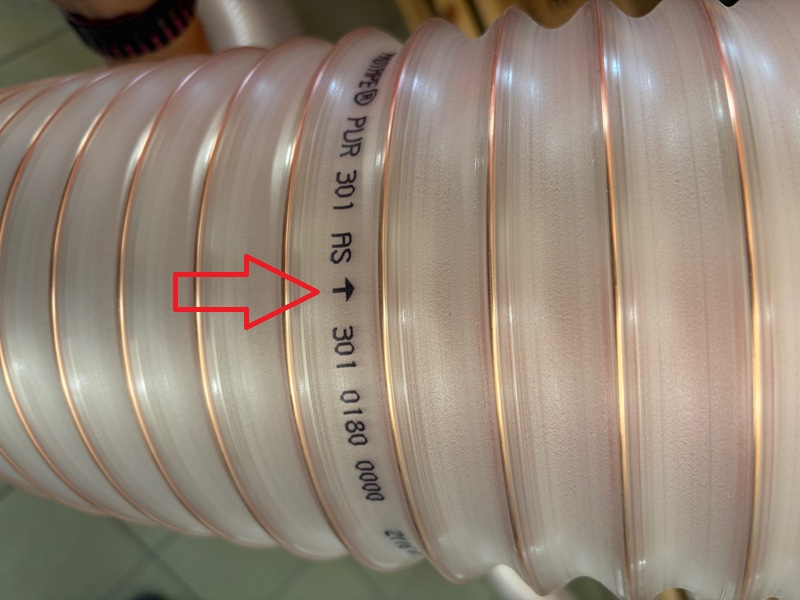

Na hadici je vyznačen šipkou (viz obrázek) směr proudění vzduchu. Proč je to důležité dodržet?
Šipka na hadici se umisťuje z těchto tří hlavních důvodů:
- Minimalizace opotřebení (ochrana proti prodření): Tato hadice je primárně určena pro odsávání „abrazivních sypkých materiálů a vláken“. Kvůli patentovanému způsobu výroby (navíjení profilovaného pásku) vznikají na vnitřní stěně jemné překryvy materiálu, které tvoří mikroskopické „schůdky“. Pokud abrazivní materiál proudí po směru šipky, hladce přes tyto překryvy klouže. Pokud byste hadici otočili a materiál proudil proti směru, narážel by přímo do hran těchto spojů, což by vedlo k extrémně rychlému prodření stěny (která je u tohoto super-lehkého modelu silná jen cca 0,4 mm).
- Snížení odporu a turbulencí: Proudění správným směrem (po „srsti“) klade proudícímu vzduchu i přepravovanému materiálu nejmenší možný odpor. Pokud by byl směr obrácený, na hranách by vznikaly lokální turbulence, což by zvýšilo tlakové ztráty a znatelně snížilo výkon a účinnost celé „odsávací jednotky“ nebo „filtračního systému“.
- Zabránění usazování: Při obrácené instalaci mají drobné částice tendenci zasekávat se pod vnitřní hrany pásku. Postupně by tak docházelo k usazování materiálu uvnitř hadice, což by mohlo vést až k jejímu ucpání.Při montáži je proto nutné hadici vždy orientovat tak, aby šipka ukazovala ve směru toku materiálu – tedy od zdroje odsávání (např. od stroje) směrem k filtru či odsávací jednotce.
Proč zvolit značku Norres?
Antistatická polyuretanová hadice, super-lehká, odolná mikrobům + samozhášivá:
• je super lehká
• velmi ohebná + stlačitelná 3:1
• odolná vůči abrazi
• odolnost vůči mikrobům
• dobrá odolnost vůči olejům, benzínu a chemikáliím
• velmi dobrá ohebnost při nízkých teplotách
• samozhášecí dle: UL94-HB
• samozhášecí dle: DIN 4102-B1
• permanentně antistatická stěna: elektrický a povrchový odpor <10⁹ Ω
• v souladu s ATEX 2014/34/EU a německou TRGS 727: odsávání hořlavého prachu (zóna 22, uvnitř), pro přepravu nehořlavých kapalin, pro použití v zónách 1 a 2 (plyny)
• v souladu s bezpečnostnímy předpisy německé dřevařské obchodní asociace
• dle DIN 26057 Typ 1
• odpovídá směrnici RoHS
• Při přetlaku a podtlaku doporučujeme dodržet hranici provozní hodnoty.
• Poloměr ohybu je měřen podle vnitřního zahnutí hadice.
• Všechny hodnoty jsou stanoveny při teplotě 20°C a jsou jen přibližné.
Teplotní rozsah:
• -40°C až 90°C
• krátkodobě až 125°C

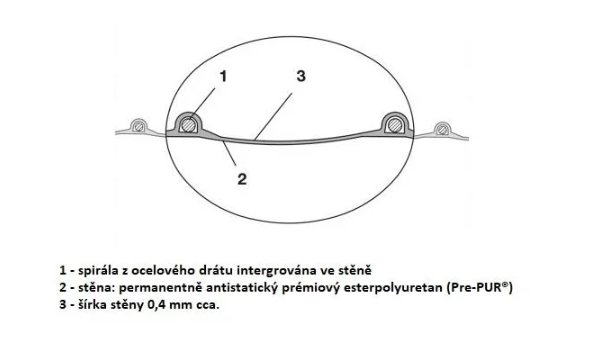

Konstrukce, materiál - patentovaná PROTAPE® hadice (viz obrázek níže):
1 - spirála z ocelového drátu intergrována ve stěně
2 - stěna: permanentně antistatický prémiový esterpolyuretan (Pre-PUR®)
3 - šírka stěny 0,4 mm cca.
Technické údaje najdete zde: PROTAPE_PUR_301_AS_CZ.pd a nebo PROTAPE_PUR_330_AS_LD_CS.pdf
Důležité upozornění k těmto hadicím, ať máme opravdu jasno:
Aplikace - doporučené použití:
• sání a foukání prachu, par a pilin od dřevozpracujících strojů
• vhodná pro truhláře
• flexibilní hadice na vzduch, prach, abrazivní sypké materiály a vlákna
• odsávací jednotka, odprášení systému, filtrační systém, extrakce olejové mlhy
• odsávací rameno
• chemický průmysl: chemické výpary, zpětné hadice pro výpary, barevná mlha
• prostor s nebezpečím výbuchu
• živočišná výroba: ventilace stájí, stodol
• autobusy, karavany/přívěsy, mobilní domy, čluny, lodě, jachty: ventilace, topení
• ventilace čistých provozů, stroje na výrobu polovodičů
• měchy, kompenzátory
NENÍ vhodné pro:
• čerpání vody (kapalin)
• použití na stavbě k okapu či na zahradě k jezírku/bazénu
• přepouštění nádrží, cisteren...
• ukládání pod zem
