Jak si vybrat pilový kotouč
Oddělení nástrojů a spotřebního materiálu
5. 3. 2020
Vybíráte pilový kotouč? Nevíte si rady? Tady jste správně!
Důležité parametry pro výběr pilového kotouče s SK plátky:
- Způsob použití *
- Vnější průměr *
- Šířka zubu *
- Síla těla *
- Upínací otvor *
- Počet zubů *
- Tvar zubů (geometrie) *
- Úhel čela zubů
- Nmax (max. otáčky)
Parametry označené * můžete na našem e-shopu využít pro filtrování v kategoriích SK pilové kotouče.
Počet zubů
Počtem zubů (označuje se jako Z), ovlivňujeme čistotu řezu a také to, jaký materiál můžete řezat.
Počet zubů Z se nejvíce mění při řezání masivního dřeva, a to podle vlhkosti dřeva, řezu podél či napříč a průměru kotouče.
Například u pilového kotouče 160 mm se používá:
Z = 12 zubů pro rychlý a hrubý řez podél vláken nebo pro řezání vlhkého dřeva.
Z = 24 zubů se používá pro univerzální řezání používané ve stavebním truhlářství.
Z = 40 zubů a více jsou kotouče určené pro přesné a čisté řezy napříč vlákny tvrdého i měkkého dřeva s maximálními požadavky na čistotu a kvalitu řezu.
Pro řezání velkoplošných materiálu, plastu a neželezných kovů se používají vždy kotouče s velkým počtem zubů (jemným ozubením). U průměru kotouče 160 mm to je 56 zubů, u průměru 300 mm je to 96 zubů.
Tvary zubů (geometrie)
Pro řezání v dílnách či na zahradě se můžeme nejčastěji setkat se zuby, které se podle tvaru dělí na rovné, střídavě šikmé a trapézové, případně s jejich různými kombinacemi.
Dále se používají kotouče se zuby kónickými nebo vydutými, jež jsou určeny pro speciální řezy.
Zuby rovné a střídavě šikmé - na masivní dřevo, stavební řezivo, OSB desky nebo překližku se používají zuby rovné a střídavě šikmé.
Trapézový zub - na řezání velkoplošných materiálu, jako jsou lamino desky, kompaktní materiály, plasty a neželezné kovy.
Podrobné informace k jednotlivým značkám kotoučů:
PILANA dodává:
Pilové kotouče SK na dřevo a na kov.
Profesionální pilové kotouče s břity ze slinutého karbidu. Široký sortiment kotoučů určený pro téměř všechny řezné operace při zpracování dřeva a to jak v prvo- tak i v druhovýrobě. Sortiment pilových kotoučů určených pro řezání plastů a stavebních materiálů (např. heraklit, pórobeton, desek z minerálních vláken…). Pilové kotouče na řezání železných a neželezných kovů (např. ocel, hliník, měď).
Pilové kotouče PKD
Pilové kotouče s diamantovými řeznými břity. Svými výkony a příznivou ekonomikou provozu jsou vhodné pro formátování většího rozsahu.
Pilové kotouče z nástrojové oceli
Tradiční pilové kotouče používané například v pile zvané „cirkulárka“.
Pro sortiment pilových kotoučů PILANA s SK plátky jsme připravili podrobné informace o vhodném použití:
Geometrie zubů pilových kotoučů SK
Jaký je význam jednotlivých značek tvarů zubů u značky PILANA?
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

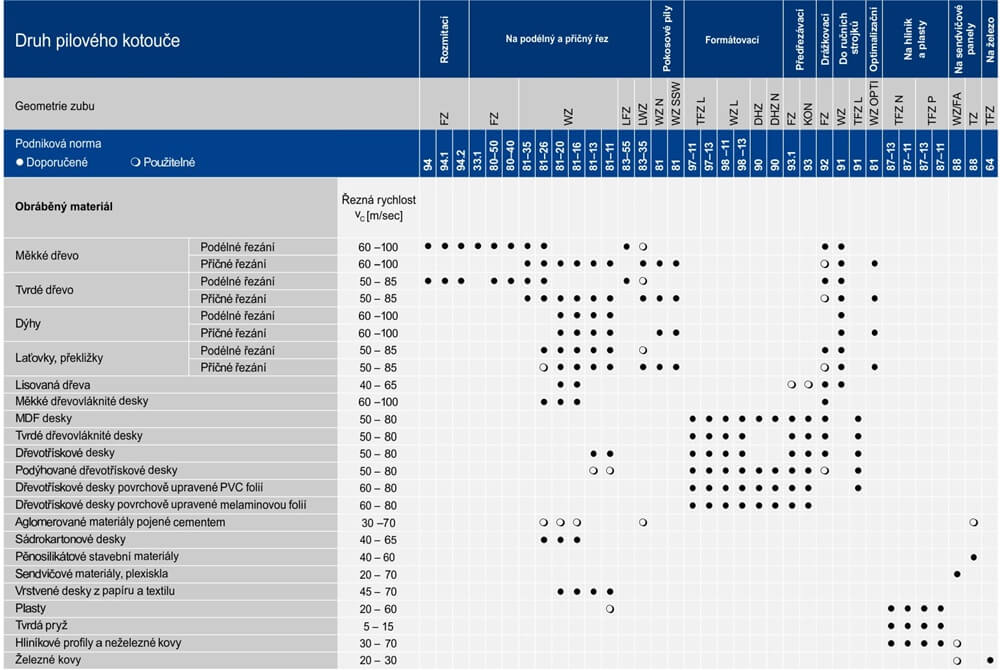

Přehled použití pilových kotoučů PILANA s destičkami SK:
PILOVÉ KOTOUČE CMT - Špičkový výkon a dlouhá životnost:
1. Třívrstvý pájený zub
2. Expanzní rozpínací drážka
3. Napínací kroužek
4. Tlumící drážka
5. Chromový povrch kotouče
Špičková kvalita zubů:
- Materiál a tloušťka zubů zaručují
- velmi dlouhou životnost kotouče
- Minimálně 5 × delší životnost, než u běžných kotoučů
- Zuby lze opakovani brousit
INDUSTRIAL HW
Pilové zuby jsou vyrobeny z nejtvrdšího mikrozrnného tvrdokovu, který udrží ostří ve špičkovém stavu po dlouhou dobu.
TŘÍ-VRSTVÉ PÁJENÍ
Stříbro-měď-stříbro nabízí maximální soudržnost zubů a těla. Snižuje míru poškození těla vlivem pájení.
CHROMOVANÝ POVRCH
Tělo kotouče je před broušením pochromováno. Tato vrstva ho chrání před rzí a zvyšuje účinnost čištění emulzí CMT.
ODHLUČŇOVACÍ DRÁŽKY S VÝPLNÍ
Drážky pro snížení hluku jsou vyplněny polyuretanovou hmotou snižující vibrace. Tato úprava prokazatelně zlepšuje kvalitu řezu a snižuje hlučnost.
STABILIZÁTOR PNUTÍ
Tlakový kroužek na těle kotouče, vytvořený mezi dvěma hroty, zabezpečí jedinečnou stabilitu těla při řezu a dokonalou souosost během rotace.
OSTŘENÍ
Kvalitního broušení dosáhnete na víceosých CNC bruskách. Jemné broušení o drsnosti povrchu 0,2 µm zaručuje extra čisté řezy a prodlouženou životnost.
DOŽIVOTNÍ ZÁRUKA IGM
Za kvalitou kotouče řady ORANGE CHROM A INDUSTRIAL / XTREME si stojíme, a proto vám na ni nabízíme doživotní záruku. Stačí po dobu životnosti kotouče nechat starost o něj na nás a my vám garantujeme jeho záruku.
Věnujte pozornost vzhledu a kvalitě těla kotouče
Tak můžete lehce rozeznat kvalitní kotouče od toho, který je sice o něco levnější, ale neřeže dobře a vydrží jen omezenou dobu. Samotné tělo a povrchová úprava můžou hodni naznačit. U obyčejného kotouče je tělo zpravidla hrubší, nemá téměř žádnou povrchovou úpravu a je vyraženo z obyčejného plechu, což může způsobovat vlnění nebo kmitání.
Nejvyšší řady pilových kotoučů CMT mají tělo vyrobené z německé nástrojové oceli o vysoké tvrdosti (42-48 HRC), vyřezané laserem s maximální přesností. Navíc je opatřeno ochrannými povlaky, a to buď chromováním, oranžovým teflonem, ei odolným lakem. Kotouč je tak perfektně chránit před znečištěním, zmrznutím a snadno se čistí. Na obrázku můžete vidět rozdíl v kvalitě zpracování těla obyčejného kotouče a kotouče CMT.
Zuby a jejich připájení
Dalším velmi důležitým prvkem při výběru je velikost a kvalita připájení tvrdokovových pilových zubů. U obyčejných kotoučů se můžete setkat s tím, že jsou zuby tak malé, že se ani nevyplatí je brousit. I když je tedy kotouč levný, ve výsledku je jeho cena vzhledem k celkové životnosti dražší než v případě značkového. Často se používají nejměkčí, a tím pádem nejlevnější tvrdokovové zuby, navíc nekvalitní připájené obyčejnou pájkou. Kvůli tlaku na snižování ceny dochází k urychlování výrobních procesu za cenu snížení kvality a výsledkem je například přehřátí těla a jeho zamodrání, nerovnoměrné rozvrstvení pájky a nepravidelné usazení zubů.
Naproti tomu kvalitní značkové kotouče CMT řady Chrome, Industrial a Extreme jsou osazeny nejkvalitnějšími tvrdokovovými zuby SinterHip z nejtvrdšího mikrozrnného tvrdokovu, který udrží ostří ve špičkovém stavu dlouhou dobu. Jsou šetrně a přesně připájeny třívrstvou pájkou (stříbro-měď-stříbro), díky které je soudržnost zubů a těla maximální.

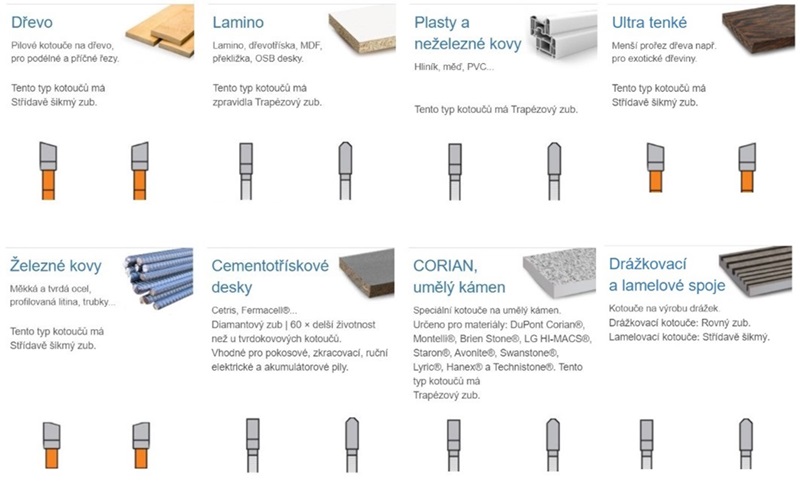

Tvary zubů kotoučů CMT a jejich použití:
Stabilizační prvky a odhlučnění
Někdy se stane, že se kotouče v řezu tzv. kousne, v tu chvíli se může poškodit a znehodnotit vyhnutím segmentu nebo zkřivením. Proti tomuto jevu jsou kotouče CMT řady ORANGE CHROME chráněn šesti expanzními, rozpínacími drážkami (šipka směřující nahoru), které zajišťují jeho tvarovou stabilitu při rozpínání působením tepla a odstředivých sil. Díky zapuštěnému předpjatému napínacímu kroužku zůstávají pilové kotouče CMT tvarově stabilní a perfektni rovné i při velkých výkyvech teplot a vysoké pracovní rychlosti. Tímto kroužkem, jenž je umístěn zhruba ve 2/3 průměru, je vybavena většina kotoučů CMT.
Odhlučňovací laserem řezané drážky jsou u kotoučů CMT ORANGE CHROM vyplněné polyuretanovou hmotou znatelni snižující hlučnost kotouče, zejména při běhu naprázdno. Toto ztišení oceníte zvláště při řezání delší dobu.
