Pravidelný servis a údržba kolíkovačky

Jak prodloužit životnost stroje a zachovat přesnost vrtání



Kolíkovačka patří mezi nejvytíženější stroje v truhlářské výrobě. Každý den vytváří desítky až stovky přesných otvorů pro kolíkové spoje, a právě proto si zaslouží pravidelnou péči. Dobře udržovaná vícevřetenová kolíkovačka vrtá přesně, pracuje tiše, méně se opotřebovává a výrazně snižuje riziko drahých oprav nebo odstávek výroby.

Ať už používáte vícevřetenovou kolíkovačku MAGGI BS 21, BS 23, BS 29 nebo BS 35, nebo jiný obdobný model, pravidelná údržba je investicí, která se vrací každý den.

V tomto návodu najdete přehled všech servisních úkonů od denní kontroly až po roční servis, včetně praktických checklistů a osvědčeného fíglu, jak správně namazat vrtací hlavu.



Proč je pravidelná údržba kolíkovačky důležitá?

Vícevřetenová kolíkovačka pracuje s vysokými otáčkami, přesným vedením vřeten a pneumatickými přítlaky. Každá nečistota, otupený vrták nebo zanedbané mazání se dříve či později projeví.

Nejčastější následky zanedbané údržby:

• nepřesná rozteč otvorů,
• horší kvalita kolíkových spojů,
• vyšší namáhání ložisek a převodů,
• větší hlučnost,
• přehřívání vrtací hlavy,
• zkrácení životnosti stroje,
• dražší servis.

Dobrou zprávou je, že většinu běžné údržby zvládne obsluha během několika minut.

Bezpečnost především

Před jakýmkoliv servisním zásahem vždy:

• vypněte hlavní vypínač stroje
• odpojte elektrické napájení
• odpojte přívod stlačeného vzduchu
• používejte ochranné brýle a pracovní rukavice
• pracujte pouze v čistém prostoru bez pilin

Nikdy neprovádějte zásahy, které výrobce stroje nedoporučuje.

👉 Kolíkovací vrtáky neprůchozí

👉 Rychloupínací pouzdro pro kolíkovací vrtáky

Denní údržba kolíkovačky

Denní kontrola zabere jen několik minut, ale právě ona nejvíce ovlivňuje životnost stroje.

Před spuštěním stroje zkontrolujte:

☐ funkčnost nouzového STOP

☐ ochranné kryty

☐ napájecí kabel

☐ pneumatické hadice

☐ přítlačné mechanismy

☐ pracovní stůl

☐ dorazy a pravítka

Po skončení práce

• Odstraňte piliny a prach zejména: z pracovního stolu, kolem vrtací hlavy, z oblasti vřeten, z přítlaků.
• Nakonec zkontrolujte stav vrtáků. Otupené nebo poškozené kolíkovací vrtáky nejen zhoršují kvalitu otvoru, ale zároveň výrazně zatěžují motor i převody. Pokud vrták již netvoří čistý otvor nebo dochází k přehřívání, je čas jej vyměnit nebo nabrousit.



Týdenní údržba

Jednou týdně věnujte stroji důkladnější kontrolu.

Checklist

☐ vyčistit oblast vřeten

☐ očistit vodicí mechanismy

☐ zkontrolovat dotažení šroubových spojů

☐ ověřit správnou funkci pneumatických přítlaků

☐ zkontrolovat pohyb vrtací hlavy v rozsahu 0–90°

☐ zkontrolovat pneumatické hadice

☐ ověřit, že nikde neuniká stlačený vzduch

Pokud zaznamenáte nepravidelný chod přítlaků nebo syčení vzduchu, závadu řešte co nejdříve. Dlouhodobý únik vzduchu znamená nejen vyšší spotřebu energie, ale také horší funkci stroje.

👉  Pneumatický příklad pro kolíkovačky MAGGI

Měsíční údržba

Jednou za měsíc doporučujeme provést přesnější kontrolu geometrie stroje.

Zkontrolujte

☐ hloubku vrtání

☐ rovnoběžnost vrtací hlavy vůči pracovnímu stolu

☐ správné upnutí vrtáků

☐ opotřebení vrtáků

☐ filtr stlačeného vzduchu

☐ odvod kondenzátu

Právě zanesený filtr nebo voda v pneumatickém systému často způsobují nepravidelnou práci přítlaků.



Roční servis kolíkovačky

Roční servis doporučujeme svěřit zkušenému servisnímu technikovi. Jedná se totiž o kontrolu mechanických, pneumatických i elektrických částí stroje.

Mechanická část

☐ kontrola vřeten

☐ kontrola ložisek

☐ kontrola vodicích mechanismů

☐ kontrola převodů

☐ promazání vrtací hlavy

☐ seřízení úhlů 0°, 45° a 90°

Pneumatická část

☐ kontrola těsnění

☐ kontrola ventilů

☐ ověření provozního tlaku 6–8 bar

Elektrická část

☐ kontrola svorek

☐ kontrola jističů

☐ kontrola ovládacího panelu

☐ ověření správného směru otáčení vřeten

Veďte servisní knihu stroje

Každý servisní zásah se vyplatí zapisovat.
Servisní záznam by měl obsahovat:

• datum,
• typ údržby,
• jméno technika,
• zjištěné závady,
• provedené opravy.

Díky evidenci snadno poznáte opakující se závady a plánování servisu bude mnohem jednodušší.

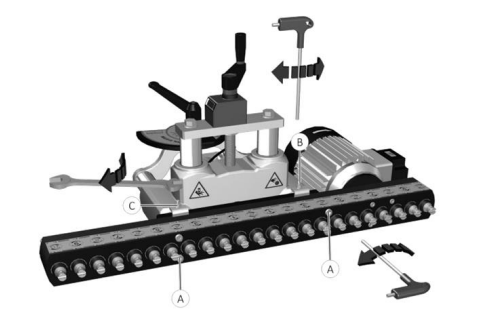

Praktický fígl: Jak správně namazat vrtací hlavu kolíkovačky

Mazání vrtací hlavy je jedním z nejdůležitějších servisních úkonů. Přesto se právě zde dělá nejvíce chyb.

Vícevřetenové vrtací hlavy využívají soustavu ozubených kol, která přenášejí pohyb mezi jednotlivými vřeteny. Aby převody pracovaly tiše a s minimálním opotřebením, musí být dostatečně promazané.

Některé kolíkovačky vyžadují demontáž vrtací hlavy, což znamená následné složité seřízení.

Výhodou kolíkovaček MAGGI TECHNOLOGY je, že jsou vybaveny maznicemi. Díky tomu není potřeba vrtací hlavu rozebírat a údržba je výrazně jednodušší.

Správný postup mazání

1. Nejprve stroj zahřejte | Nechte kolíkovačku několik minut pracovat. Zahřáté mazivo je řidší a mnohem lépe se rozprostře po převodech.

2. Vypněte stroj | Odpojte napájení.

3. Připojte mazací lis | Na každou maznici nasaďte vhodný mazací přípravek a natlakujte doporučené mazivo.

4. Znovu spusťte kolíkovačku | Nechte vrtací hlavu přibližně dvě minuty běžet naprázdno. Mazivo se rovnoměrně rozprostře mezi všechna ozubená kola.

5. Zkontrolujte kontrolní otvor | Po vypnutí ověřte, zda z kontrolního otvoru uniklo malé množství maziva. Pokud ne, celý postup opakujte. Teprve ve chvíli, kdy začne přebytečné mazivo vytékat, máte jistotu, že jsou všechny převody skutečně promazané.

💡 Tip z praxe: Nejčastější chybou není použití špatného maziva, ale jeho nedostatečné množství. Mnoho uživatelů přestane mazat příliš brzy, takže se mazivo nedostane až ke všem převodům uvnitř vrtací hlavy.

Nezapomínejte ani na spotřební díly

Přesnost kolíkovačky ovlivňuje nejen samotný stroj, ale také stav příslušenství.

Pravidelně kontrolujte zejména:

• kolíkovací vrtáky,
• rychloupínací pouzdra,
• pneumatické přítlaky,
• hadice a spojky.

Opotřebené příslušenství může výrazně zhoršit kvalitu vrtání i přesnost kolíkových spojů.

Shrnutí

Pravidelná údržba kolíkovačky není složitá ani časově náročná. Několik minut denně a důkladnější kontrola jednou týdně nebo měsíčně výrazně prodlouží životnost stroje, zachová přesnost vrtání a pomůže předejít nákladným opravám.

A pokud jednou ročně dopřejete stroji odborný servis, odmění se vám spolehlivým provozem po mnoho dalších let.
